Beschreiwung an Uwendung
Dës Resistenzsensore si primär entwéckelt fir d'Temperatur vu solide Substanzen ze moossen, awer kënnen och benotzt ginn fir d'Temperatur vu Flëssegkeeten oder Gasformstoffer ze moossen. Fir de Sensor um Moosspunkt ze montéieren, benotzt eng Bajonettmutter, déi op eng Fréijoër geschrauft ass. D'Kombinatioun vun enger Bajonettmutter, enger Fieder an dem entspriechende Bajonettverbinder kann e méi héije Kontaktdrock vum Sensor um Miesspunkt ubidden oder fir méiglech Ännerungen an der Distanz tëscht der Mutter an dem Moosspunkt kompenséieren. Déi maximal Temperaturberäich vun de Sensore läit tëscht - 50 an 350 ° C (400 ° C kuerzfristeg). D'Gamme vu individuellen Designvariatioune gëtt reduzéiert op den Typ vum Temperatursensing-Element an de Stroumkabel. D'Sensoren entspriechen dem Schutzniveau IP 50 bis IP 67 no EN 60529, ofhängeg vun der Aart Inputkabel.
Bajonett Sond, 6mm, -50 bis 400 ° C
G05.01
Beschreiwung an Uwendung
Dës Resistenzsensore si primär entwéckelt fir d'Temperatur vu solide Substanzen ze moossen, awer kënnen och benotzt ginn fir d'Temperatur vu Flëssegkeeten oder Gasformstoffer ze moossen. Fir de Sensor um Moosspunkt ze montéieren, benotzt eng Bajonettmutter, déi op eng Fréijoër geschrauft ass. D'Kombinatioun vun enger Bajonettmutter, enger Fieder an dem entspriechende Bajonettverbinder kann e méi héije Kontaktdrock vum Sensor um Miesspunkt ubidden oder fir méiglech Ännerungen an der Distanz tëscht der Mutter an dem Moosspunkt kompenséieren. Déi maximal Temperaturberäich vun de Sensore läit tëscht - 50 an 350 ° C (400 ° C kuerzfristeg). D'Gamme vu individuellen Designvariatioune gëtt reduzéiert op den Typ vum Temperatursensing-Element an de Stroumkabel. D'Sensoren entspriechen dem Schutzniveau IP 50 bis IP 67 no EN 60529, ofhängeg vun der Aart Inputkabel.
Sécher Bezuelen
All Bezuelunge si sécher an approuvéiert.
Beschte Präisgarantie
Kontaktéiert eis fir Är Bezuelterm ze definéieren.
+ 33-233-611-670
Englesch - Franséisch - Däitsch - Spuenesch
International Versand
EXPRESS ODER STANDARD Liwwerung.
benotzen
GUILCOR Bajonettverschlussthermometer si mat engem oder méi Pt100 Sensoren ausgestatt (aner sensibel Elementer op Ufro), déi an enger schützender Edelstahlhülse mat Anti-Torsiounsfieder installéiert sinn. D'Bajonettkapp, déi mat der Fieder ugepasst ka ginn, suergt fir eng héich operationell Zouverlässegkeet bei der Temperaturmiessung dank der Bajonettkappeverschlosskapp mat der Schraufnippel.
Am Fall vu mechanesche Schwéngungen oder duerch temperaturinduzéiert Expansioune suergt den definéierten Kontaktdrock fir eng gutt thermesch Kupplung. Zousätzlech ass et méiglech d'Bajonettkapp op der Fieder ze dréinen an domat d'Déift vun der Tauchung vum Sensor an enger Buer oder der Virbelaaschtung vum Fréijoer no hiren eegene Viraussetzungen unzepassen.
Prinzip vum Bau / Operatioun
De Miesswidderstand gëtt an enger isoléierter VA-Hülse mat enger permanent verbonne Verbindungsleitung installéiert. D'Spannfeder ass op der Hülse mat der verstellbarer Bajonettkapp montéiert, déi benotzt gëtt fir déi gewënschte Viraussetzung ze setzen.

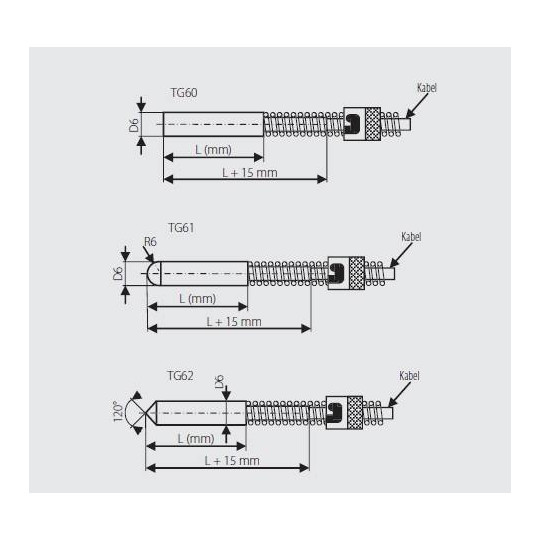

| Typ vu Sensor | TG 60 | TG 61 | TG 62 |
| Enn vum Fall | riicht aus | Hallefkugel R6 | 120 ° Wirbelen |
| Sensibel Elementtyp | All Zorten (Pt 100, Pt 1000, Ni 1000, Ni 10000, Ni 2226 = T1, NTC, PTC, KTY, TSiC, DALLAS, Thermoelement K, Thermoelement J, Thermoelement T, asw.) |
||
| Wunneng | Edelstahl DIN 1.4301 | ||
| Fall Duerchmiesser | 6 mm | ||
| Falllängt L |
10 bis 85 mm (mam Zousaz vu 15 mm fir de Kabel ze fixéieren) | ||
| Input Kabel Variatiounen / Temperaturberäich (ka limitéiert sinn duerch den Typ vu sensiblen Element - an der Dokumentatioun ze bestëmmen) |
Beschützt PVC -30 bis 80 ° C Ongeschärft PVC -40 bis 105 ° C Silikon geschützt -50 bis 200 ° C Teflon geschützt -50 bis 250 ° C mat Glasfaser 0 bis 400 ° C (mat Metallflecht) |
||
| Ingress Schutz | PVC a Silikon Kabelen IP 67 Kabelen an Teflon IP 64 kompatibel mam Standard EN 60529 IP 50 Glasfaser Kabelen |
||
| Bajonettmuttermaterial / Gréisst |
Nickel plated Messing / L = 16mm, banneschten Duerchmiesser 12,8mm | ||
| Fréijoer Material / Dimensioun | Edelstahl DIN 1.4301 / L = 200 mm, baussenzeg Ø 6 mm, Draht Ø 0,7 mm |
||
| Isoléierungsbeständegkeet | 200 MΩ bei 500 V DC | ||
| Maximum zulässlech statesch Traktioun um Input Kabel |
1 kg | ||
G05.01
10000 Produkter
Technesch Plack
- Maximal Betribstemperatur
- 400 ° C
- Duerchmiesser
- 6mm
