- Designtemperaturbereich: -40 .. + 800 ° C
- Technologesch Prozessinstallatiounen an alle Branchen
- Installatioun a geféierleche Beräicher:
Gasen, Dampen, Niwwel (G): Zone 0, 1, 2
Stëbs (D): Zone 20, 21, 22
Minnen: M2

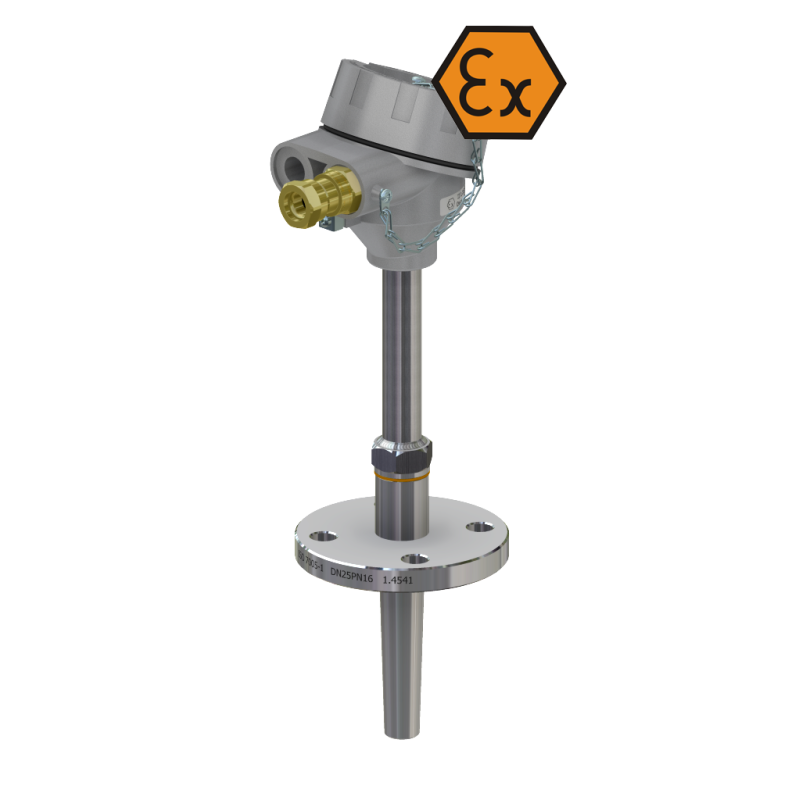

Thermoelement mat Verbindungskapp mat Flange a Reduktioun - ATEX explosiounsbeständeg *Néideg Schrëtt
GXD-TTFTR / GXD-APTTFTR
- Designtemperaturbereich: -40 .. + 800 ° C
- Technologesch Prozessinstallatiounen an alle Branchen
- Installatioun a geféierleche Beräicher:
Gasen, Dampen, Niwwel (G): Zone 0, 1, 2
Stëbs (D): Zone 20, 21, 22
Minnen: M2
0,00 $
0,00 $
0,00 $
0,00 $
0,00 $
0,00 $
Är Konfiguratioun:
Sécher Bezuelen
All Bezuelunge si sécher an approuvéiert.
Beschte Präisgarantie
Kontaktéiert eis fir Är Bezuelterm ze definéieren.
+ 33-233-611-670
Englesch - Franséisch - Däitsch - Spuenesch
International Versand
EXPRESS ODER STANDARD Liwwerung.
Spezifikatioune
- Eenzel an duebel TC
- Austauschbar mineral isoléiert Mooss Insert
- Machinéiert massiv Handschuesch gutt (gebohrt) passend fir Héichdrock
- Thermowell Duerchmiesser: personaliséiert, no Clientsspezifikatiounen
- Thermowell Material: Edelstahl 1.4541 (AISI321) oder aner
- ATEX Kabeldrüs I M2, II GD, IP65 (Kabeldurchmesser Ø5..10mm)
- Ausgabesignal: TC oder 4..20 mA (Optioun)
Assemblée Uweisungen
D'Sensoren ënnerschriwwen ex.jpg II 1 / 2G IIC T6 ÷ T5 Ga / Gb an ex.jpg II 1 / 2D Ex ta / tb IIIC TX Da / Db goufen fir Temperaturmessung an allen Explosiounszonen vu Gasen, Flëssegkeeten, Niwwel entwéckelt a Stëbs. An der Zone 0 oder 20 kann nëmmen e Schutzrohr sinn. De Verbindungskapp kann nëmmen an den Zonen 1 (21) oder 2 (22) sinn. D'Grenz tëscht den Zonen ass déi threaded Verbindung.
D'Sensoren ënnerschriwwen ex.jpg II 2G IIC Tx Gb an ex.jpg II 2D Ex tb IIIC TX Db sinn fir Temperaturmessung an den Zonen 1 (21) an 2 (22) entwéckelt.
'Beschreiwung
De Sensor besteet aus engem austauschbaren Moossinsatz, engem gebohrten Thermowell, engem Hals an engem Aluminiumverbindungskapp wou d'Montage vun engem Temperatursender mat engem 4-20 mA Ausgangssignal / HART® oder Profibus®PA méiglech ass.
De Mooss Insert ass den ersetzbaren Deel vum komplette Sensor deen d'Zäit an d'Käschte reduzéiert fir d'Miessapparat am Objet installéiert ze halen. D'Fréijoersbelaaschtung vum Mooss Insert bitt perfekte Drock am Fong vum Schutzrohr, reduzéiert d'Reaktiounszäit op Temperaturännerungen a erhéicht d'Miessgenauegkeet a reduzéiert natierlech Vibratiounen, doduerch datt mechanesch an elektresch Feeler vermeit ginn.
D'Längt an den Design vum Thermowell, de Verbindungskapp souwéi d'Zort an d'Zuel vu Sensoren an d'Genauegkeet kënnen individuell fir déi jeeweileg Uwendung ausgewielt ginn.
Temperatursender (Optioun)
De Sender ass am Sensorverbindungskapp montéiert, direkt op de Mooss Insert.
 |

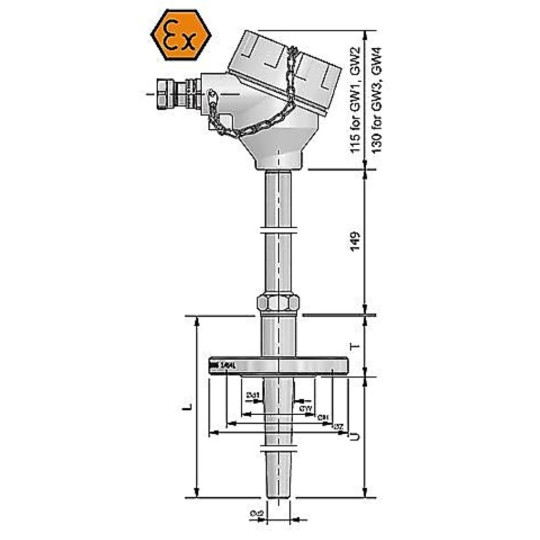

Typ GW1 | Aluminium, M20x1,5 Kabel Drüs |
 |
Typ GW2 | Aluminium, 2 x Kabeldrüs M20x1,5 |
 |
Typ GW3 | Aluminium, M20x1,5 Kabeldrüs, mat Fënster fir lokal LED Display (LPI-02) |
 |
Typ GW4 | Aluminium, 2 x Kabeldrüs M20x1,5, mat Fënster fir lokal LED Display (LPI-02) |
 |
Typ S1 | Edelstahl, M20x1,5 Kabel Drüs |
 |
Typ S2 | Edelstahl, 2 x Kabeldrüs M20x1,5 |
GXD-TTFTR / GXD-APTTFTR
10000 Produkter
Technesch Plack
- Typ vun Entréen
- Dual Thermoelement Inputen
Thermocouple - Maximal Betribstemperatur
- 800 ° C
- Duerchmiesser
- 15mm
26mm mat reduzéierter Spëtzt 19mm - Typ Thermokoppel
- E
J
K
N
T - Zertifikatioun
- ATEX EXD
