ATEX Kerbwidderstandsthermometer mat fixem Moosspunkt ^*Néideg Schrëtt

Spezifikatioune

• Eenzelen an duebelen Design
• 2, 3, 4-Drot Mooss Circuit
• Detektiounselement:
  Pt100, Pt500, Pt1000 (IEC 751)
  Ni100, Ni500, Ni1000 (DIN 43760)
  Cu50, Cu100 (GOST 6651-2009)
• Design vum sensiblen Element:
• eenzege Punkt (CHIP)
• Breet Palette vun Designen
• Temperaturklass F (+ 155 ° C), H (+ 180 ° C)
• Net-Standard Parameter verfügbar op Ufro:
  - Net-Standard Gréisst
  - Kabelen no Clientsspezifikatiounen
• Dielektresch Kraaft 2,5 kVAC / 60 Sek., En
  5,0 kVAC / 60 Sek Optioun.



Temperaturënnerscheed

-60 .. + 155 ° C (Temperaturklass F)

-60 .. + 180 ° C (Temperaturklass H)

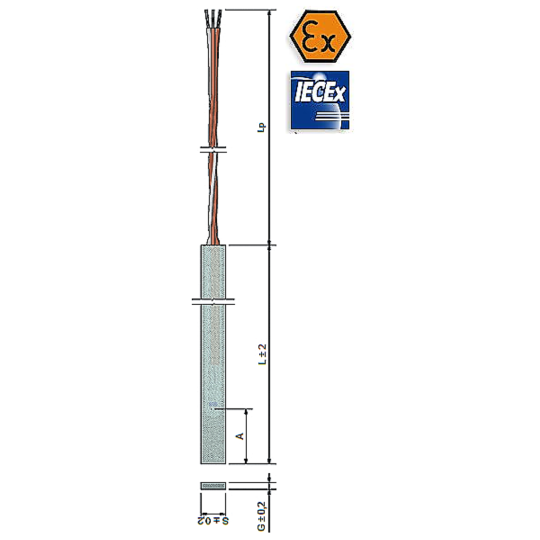

CHIP Bau (Punkt)

CHIP XE-TOPE600 Temperatursensoren, och bekannt als Wicklungsstatortemperatursensor, sinn an de Wécklungsschlitzer installéiert fir d'Temperaturmessung a fir de Schutz géint Isolatiounsschied bei Iwwerhëtzung. Et ass recommandéiert fir de Motor sechs Temperatursensoren ze benotzen, zwee fir all Phase. Temperatursensore sollen op der hottster Plaz vun der Wicklung installéiert ginn fir déi bescht Effizienzresultater z'erreechen.

Dat sensibel Element vum CHIP RTD ass an der Epoxylaminatplack installéiert. De Kabel ass mam Sensor verbonnen a mat Epoxyharz versiegelt. Dës Stator RTDs sinn eng méi bëlleg Léisung wéi déi Zwee-Drot Konstruktioun.

Wéinst de ganz gudde dielektresche Parameteren vun HGW an der spezieller Zesummesetzung vum Epoxyharz hunn dës Sensoren eng héich mechanesch Stabilitéit an eng Héichspannungsbeständegkeet vun 2,5 kV bis 5,0 kV optional.

Aner Versiounen

Dës Informatiounsblat enthält nëmmen e klengen Deel vun eisem Kabelresistenz Thermometer Versuergungsprogramm. Op Ufro vum Client kënnen och aner Versioune geliwwert ginn.
