ATEX Sonde mat IP67 Verbindung -30 ... 180 ° C

ATEX Sonde mat IP67 Verbindung -30 ... 180 ° C *Néideg Schrëtt

GTR 011Ex ATEXR
Liwwerung an 3 bis 5 Wochen
  • Temperatursensoren TR011Ex.
  • Kann an potenziell explosive Ëmfeld benotzt ginn.
  • Equipementsgrupp II, Zone 2 an Zone 22.
Eenheetspräis (exklusiv Steier)
67,87 $
Schlusspräis (excl Steier)
67,87 $
Är Konfiguratioun:

Sécher Bezuelen

All Bezuelunge si sécher an approuvéiert.

Beschte Präisgarantie

Kontaktéiert eis fir Är Bezuelterm ze definéieren.

+ 33-233-611-670

Englesch - Franséisch - Däitsch - Spuenesch

International Versand

EXPRESS ODER STANDARD Liwwerung.

Temperatursensore funktionnéieren nom Prinzip vun der definéierter Ofhängegkeet vun der Verännerung vun der Eegeschaft vum Sensor an der Ännerung vun der Temperatur. Si sinn net fäeg Funken ze generéieren, Béi oder héich Uewerflächentemperaturen. D'Temperaturberäich fir a potenziell explosive Ëmfeld ze benotzen ass limitéiert duerch d'Isolatioun vum Kabel benotzt a speziell an der Instruktiounshandbuch spezifizéiert - de spezifizéierte Moossberäich sollt net iwwerschratt ginn, och fir kuerz Zäit. De Stroumkabel kann eng baussenzeg Isolatioun vu PVC, Silikon oder PTFE (Teflon) hunn a ka geschützt oder net geschützt sinn. Geméiss dem EN 60 529 treffen d'Sensoren IP 65 fir d'Isolatioun vu PTFE (Teflon) Kabel an IP 67 fir aner Stroumkabel.

D'Temperatursensore sinn entwéckelt fir an engem chemeschen net aggressiven Ëmfeld ze bedreiwen, d'Benotzung soll no der Temperatur an der chemescher Resistenz vum Haus an dem Stroumkabel gewielt ginn.

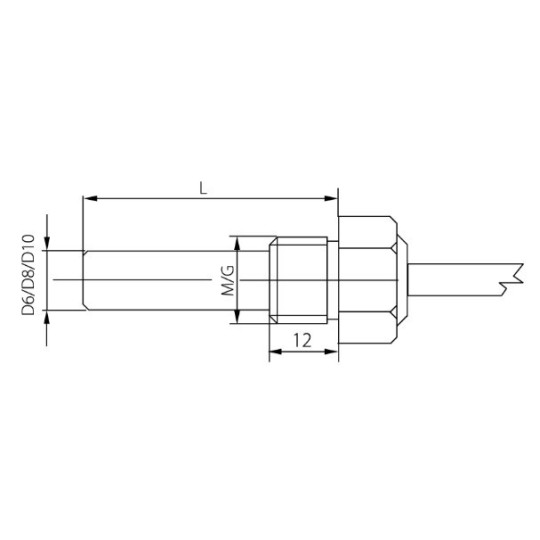

  • TR 011 Serie Temperatursensor- D'Sensore kënne benotzt ginn fir d'Temperatur vu gasfërmeg a flëssege Substanzen a Roueren oder Klimaanlagen ze moossen oder getrennt fir d'Temperatur vu Feststoffer ze moossen. Si bestinn aus engem 6mm, 7-10mm oder 12mm Duerchmiesser Metal Messkëscht mat engem Temperatursensor a Stroumkabel. De Metal Sensorhaus kann aus Edelstahl DIN 1.4301, DIN 1.4404, DIN 1.4571 gemaach ginn. De fixen Deel vum Gehäuse ass e Befestigungsapparat mat verschiddene Fuedemgréissten an engem OK Sechseck, wat direkt Installatioun an der Miessplaz erlaabt ouni d'Benotzung vun engem Thermowell. Sensor Leedung kann 2-Drot, 3-Drot, oder 4-Drot ginn. Am Fall vu geschützte Stroumkabel ass d'Schëld net mat dem Gehäuse oder dem Temperaturempfannenelement verbonnen. D'Längt vum Gehäuse kann an der Gamme vu 40-400mm gewielt ginn,

DEKLARATIOUN, ZERTIFIKATIOUN, KALIBRATIOUN

Den Hiersteller verëffentlecht a EU Deklaratioun vu Konformitéit

D'Deklaratioun gëtt gemaach op Basis vun de folgenden Zertifikaten, ausgestallt vum Institut fir Physico-Technical Testing vun Ostrava - Radvanice:

  • TR011Ex Unhang N ° 2 zum Zertifika n ° FTZÚ 07 ATEX 0143X

Eechung - All Temperatursensoren ënnerleien déi lescht metrologesch Kontroll, déi duerch de Verglach mat Aarbechtsstandarden oder Moossen ausgefouert gëtt. D'Kontinuitéit vun den Aarbechtsnormen a Kaliber ass am Sënn vum Artikel 5 vum Gesetz Nr. 505/1990 iwwer Metrologie, wéi geännert, geséchert.

Sensor TR 011 ATEX Serie
Standard Aarte vu Sensoren Ni 1000/5000, Ni 1000/6180, Ni 891, Pt 100/3850, Pt 1000/3850, NTC 20 kΩ
- aner op Ufro
Moossberäich

Y - T2: - 40 ° C ≤ Ta ≤ 230 ° C PTFE (Teflon) Kabel
T3: - 30 ° C ≤ Ta ≤ 180 ° C SILIKON Kabel
T5: - 20 ° C ≤ Ta ≤ 95 ° C PVC bei 205 ° C
T6: - 20 ° C ≤ Ta ≤ 70 ° C PVC Kabel
Recommandéiert / maximal DC Moossstroum 1 mA / 3 mA fir Sensore mat Pt 100 Sensor
0,5 mA / 1,5 mA fir Sensore mat Pt 500 Sensor
0,3 mA / 0,8 mA fir Sensore mat Pt 1000 Sensor
0,3 mA / 1 mA fir déi aner Sensoren
Recommandéiert / maximal DC Input vum Sensor 0,05 mW / 1 mW fir Sensoren mat 20 kΩ NTC Sensor
Genauegkeetsklass Ni Sensoren: cl. B, Δt = ± (0,4 + 0,007 t), fir t ≥ 0; Δt = ± (0,4 + 0,028 | t |), fir t ≤ 0 an ° C;
Pt Sensoren: cl. B dke EN 60 751, Δt = ± (0,3 + 0,005 | t |) an ° C
NTC 20 kΩ: ± 1 ° C fir de Beräich 0 ° C bis 70 ° C
Sensor Verbindung 2 Dréit, 3 Dréit, 4 Dréit
Isoléierungsbeständegkeet min. 200 MΩ bei 500 V DC, tëscht 15 a 35 ° C, maximal relativer Loftfiichtegkeet vun 80%
Dielektresch Kraaft 1 V DC fir 000 s, tëscht 1 a 15 ° C,
maximal relativer Loftfiichtegkeet 80% no Klausel 6.8.1 no ČSN EN 60079-15
Grad vum Schutz

IP 67 fir PVC a SILICON Kabel no ČSN EN 60529
IP 65 fir PTFE (Teflon) Kabel no ČSN EN 60529
Aarte vu Stroumkabel an hir Temperaturbeständegkeet - MCBE-AFEP 50 bei 200 ° C, 2 x 0,34 a 4 x 0,15 mm 2 , SILIKON
- FLRYWYW 40 bis 105 ° C, 2 x 035 a 4 x 0,35 mm 2 , PVC bis 105 ° C
- 30 bis 80 ° C LiYCY 0 x 0,34 mm 2 , PVC
- 50 bis 260 ° C PTFE
D'Gewiicht  ofhängeg vun der Kabellängt, min. 0,15 kg


ZOUSÄTZLECH DATA

TR011 Ex Serie
Schutzmoossnamen Tube Duerchmiesser Standard 6 mm - Anerer op Ufro (7, 8, 9, 10, 11 an 12mm)
Verbindung Standard M10x1.5mm - Aner op Ufro vum Client
Staanglängt 40 bis 400 mm
Rod Material Edelstahl DIN 1.4301, DIN 1.4571, DIN 1.4404
Drotentyp op Ufro vum Client
Äntwertzäit (am fléissendem Waasser 0,2 ms -1)
 t 0,5 <9 s, τ 0,9 ≤ 20 s fir  Wunneng Ø 6 mm
τ 0,5 <14 s, τ 0,9 ≤ 35 s fir Wunneng Ø 7 bis 8 mm
τ 0,5 <25 s, τ 0,9 ≤ 60 s fir Ø 9 bis 10 mm
τ 0,5 <35 s, τ 0,9 ≤ 80 s fir Ø 12 mm
