- Standard Temperatursensoren TG8Ex.
- kann a potenziell explosive Ëmfeld benotzt ginn.
- Equipementsgrupp II, Zone 2 an Zone 22.
ATEX glat Tubesond IP67 -40 ... 230 ° C *Néideg Schrëtt
GTG8ExR
Liwwerung an 3 bis 5 Wochen
- Standard Temperatursensoren TG8Ex.
- kann a potenziell explosive Ëmfeld benotzt ginn.
- Equipementsgrupp II, Zone 2 an Zone 22.
0,00 $
0,00 $
0,00 $
0,00 $
0,00 $
0,00 $
0,00 $
0,00 $
Är Konfiguratioun:
Sécher Bezuelen
All Bezuelunge si sécher an approuvéiert.
Beschte Präisgarantie
Kontaktéiert eis fir Är Bezuelterm ze definéieren.
+ 33-233-611-670
Englesch - Franséisch - Däitsch - Spuenesch
International Versand
EXPRESS ODER STANDARD Liwwerung.
Temperatursensore funktionnéieren nom Prinzip vun der definéierter Ofhängegkeet vun der Verännerung vun der Eegeschaft vum Sensor an der Ännerung vun der Temperatur. Si sinn net fäeg Funken ze generéieren, Béi oder héich Uewerflächentemperaturen. D'Temperaturberäich fir a potenziell explosive Ëmfeld ze benotzen ass limitéiert duerch d'Isolatioun vum Kabel benotzt an an de Betribsinstruktiounen spezifizéiert - de spezifizéierte Moossberäich sollt net iwwerschratt ginn, och fir eng kuerz Zäit. De Stroumkabel kann eng baussenzeg Isolatioun vu PVC, Silikon oder PTFE (Teflon) hunn a ka geschützt oder net geschützt sinn. Geméiss dem EN 60 529 treffen d'Sensoren IP 65 fir d'Isolatioun vu PTFE (Teflon) Kabel an IP 67 fir aner Stroumkabel.
D'Temperatursensore sinn entwéckelt fir an engem chemeschen net aggressiven Ëmfeld ze bedreiwen, d'Benotzung soll no der Temperatur an der chemescher Resistenz vum Haus an dem Stroumkabel gewielt ginn.
- Sonden Temperatur TG8Ex Serie - A Kombinatioun mat der Thermowell oder der JTG8 zentraler Ënnerstëtzung, als Accessoirë geliwwert, kënnen d'Sonden benotzt gi fir d'Temperatur vu gasfërmeg a flëssege Substanzen a Roueren oder Klimaanlagen ze moossen oder getrennt fir d'Temperatur vu Feststoffer ze moossen.
DEKLARATIOUN, ZERTIFIKATIOUN, KALIBRATIOUN
Den Hiersteller verëffentlecht a EU Deklaratioun vu Konformitéit. D'Deklaratioun gëtt gemaach op Basis vun den folgenden Zertifikaten, ausgestallt vum Institut fir Physico-Technesch Tester vun Ostrava - Radvanice:
- TG8Ex Unhang N ° 2 zur Zertifikaatnummer FTZÚ 07 ATEX 0142X
Eechung - Déi lescht metrologesch Kontroll - Verglach mat Standarden oder Aarbechtsinstrumenter - gëtt fir all Produkter ausgeführt. D'Kontinuitéit vun den Aarbechtsnormen a Moossinstrumenter ass am Sënn vum Artikel 5 vum Gesetz Nr. 505/1990 iwwer Metrologie geséchert.
| Sensor | TG8Ex |
| Standard Aarte vu Sensoren |
Ni 1000/5000, Ni 1000/6180, Ni 891, Pt 100/3850, Pt 500/3850, Pt 1000/3850, NTC 20 kΩ |
| Moossberäich | Y - T2: - 40 ° C ≤ Ta ≤ 230 ° C PTFE (Teflon) Kabel T3: - 30 ° C ≤ Ta ≤ 180 ° C SILIKON Kabel T5: - 20 ° C ≤ Ta ≤ 95 ° C PVC bei 205 ° C T6: - 20 ° C ≤ Ta ≤ 70 ° C PVC Kabel |
| Recommandéiert / maximal DC Moossstroum |
1 mA / 3 mA fir Sensore mat Pt 100 Sensor |
| Recommandéiert / maximal DC Input vum Sensor | 0,05 mW / 1 mW fir Sensoren mat 20kΩ NTC Sensor |
| Genauegkeetsklass | Ni Sensoren: cl. B, Δt = ± (0,4 + 0,007 | t |), fir t ≥ 0; Δt = ± (0,4 + 0,028 | t |), fir t ≤ 0 an ° C; Pt Sensoren: cl. B dke EN 60751, Δt = ± (0,3 + 0,005 | t |) an ° C NTC 20 kΩ: ± 1 ° C fir de Beräich 0 ° C bis 70 ° C |
| Sensor Verbindung | 2 Dréit, 3 Dréit, 4 Dréit |
| Isoléierungsbeständegkeet | min. 200 MΩ bei 500 V DC, tëscht 15 a 35 ° C, maximal relativer Loftfiichtegkeet vun 80% |
| Dielektresch Kraaft | 1 V DC fir 000 s, tëscht 1 a 15 ° C, maximal relativer Loftfiichtegkeet 80% am Aklang mam Artikel 6.8.1 am Aklang mam Standard EN 60079-15, wéi geännert |
| Grad vum Schutz | IP 67 fir PVC a SILICON Kabelen IP 65 fir PTFE Kabelen (Teflon) |
| Aarte vu Stroumkabel an hir Temperaturofhängegkeet | - MCBE-AFEP 50 bei 200 ° C, 2 x 0,34 a 4 x 0,15 mm 2 , SILIKON - FLRYWYW 40 bis 105 ° C, 2 x 035 a 4 x 0,35 mm 2 , PVC bis 105 ° C - 30 bis 80 ° C LiYCY 0 x 0,34 mm 2 , PVC - 50 bis 260 ° C PTFE |
| Kabel Gewiicht | pro Kabellängt an Typ, min. 0,15 kg |
ZOUSÄTZLECH DATA
| TG8Ex Serie | |

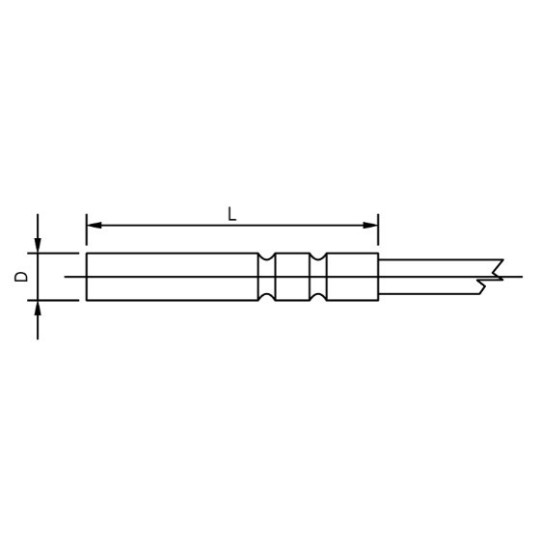

| Staanglängt | 40 bis 400 mm |
| Staang Duerchmiesser | 5,7mm, 6mm, 7-10mm, 12mm |
| Rod Material | Edelstahl DIN 1.4301, DIN 1.4571, DIN 1.4404 |
| Äntwertzäit (am fléissendem Waasser 0,2 ms -1) |
τ 0,5 ≤ 5 s, τ 0,9 ≤ 12 s fir en Duerchmiesser vu 5,7 mm τ 0,5 <9 s, τ 0,9 ≤ 20 s fir en Duerchmiesser vu 6 mm τ 0,5 <14 s, τ 0, 9 ≤ 35 s fir en Duerchmiesser vu 7 bis 8 mm τ 0,5 <25 s, τ 0,9 ≤ 60 s fir en Duerchmiesser vu 9 bis 10 mm τ 0,5 <35 s, τ 0,9 ≤ 80 s fir en Duerchmiesser vu 12 mm |
