ATEX Kontakt Sond mat Edelstahl oder Dural Lug -50 ... + 200 ° C

ATEX Kontakt Sond mat Edelstahl oder Dural Lug -50 ... + 200 ° C *Néideg Schrëtt

Liwwerung an 3 bis 5 Wochen
  • Temperatursensoren TR141Ex.
  • Kann an potenziell explosive Ëmfeld benotzt ginn.
  • Equipementsgrupp II, Zone 2 an Zone 22.
Eenheetspräis (exklusiv Steier)
53,45 $
Schlusspräis (excl Steier)
53,45 $
Är Konfiguratioun:

Sécher Bezuelen

All Bezuelunge si sécher an approuvéiert.

Beschte Präisgarantie

Kontaktéiert eis fir Är Bezuelterm ze definéieren.

+ 33-233-611-670

Englesch - Franséisch - Däitsch - Spuenesch

International Versand

EXPRESS ODER STANDARD Liwwerung.

Temperatursensore funktionnéieren nom Prinzip vun der definéierter Ofhängegkeet vun der Verännerung vum Widderstand vum Sensor an der Ännerung vun der Temperatur. Si sinn net fäeg Funken ze generéieren, Béi oder héich Uewerflächentemperaturen. D'Temperaturbereich fir a potenziell explosive Ëmfeld ze benotzen ass limitéiert duerch d'Isolatioun vum Kabel benotzt a speziell an der Instruktiounshandbuch spezifizéiert - de spezifizéierte Moossberäich sollt net iwwerschratt ginn, och fir eng kuerz Zäit. De Stroumkabel kann eng baussenzeg Isolatioun vu PVC, Silikon oder PTFE (Teflon) hunn a ka geschützt oder net geschützt sinn. Geméiss dem EN 60 529 treffen d'Sensoren IP 65 fir d'Isolatioun vu PTFE (Teflon) Kabel an IP 67 fir aner Stroumkabel.

  • TR 141Ex Temperaturserie- Temperatursensore kënne benotzt ginn fir d'Uewerflächentemperatur vu Feststoffer mat enger glatterer Uewerfläch ze moossen. Si bestinn aus engem kuboidfërmege Metallmiessekëscht, deen en Temperaturempfannenelement an e Kraaftkabel enthält. D'Metall Sensor Wunneng kann aus DIN 1.4301 Edelstahl oder Aluminiumlegierung (Duralumin) gemaach ginn. De Gehäuse enthält e Montagelach fir de Sensor un der Uewerfläch ze moossen. Sensor Leedung kann 2-Drot, 3-Drot, oder 4-Drot ginn. De Stroumkabel kann PVC, Silikon oder PTFE (Teflon) baussenzeg Isolatioun hunn a geschützt oder net geschützt. Am Fall vu geschützte Stroumkabel ass d'Schëld net mat dem Gehäuse oder dem Temperaturempfannenelement verbonnen. D'Gesamtlängt vum Gehäuse ka bannent dem Bereich vun 40-60mm gewielt ginn, ofhängeg vum Design vum Sensorhaus an der Aart Stroumkabel.

DEKLARATIOUN, ZERTIFIKATEN, KALIBRATIOUN Den Hiersteller verëffentlecht a EU Deklaratioun vu Konformitéit. D'Deklaratioun gëtt gemaach op Basis vun den folgenden Zertifikaten, ausgestallt vum Institut fir Physico-Technesch Tester vun Ostrava - Radvanice:

  • Zertifikatsnummer TR141Ex FTZÚ 16 ATEX 0145X

Eechung - All Temperatursensoren ënnerleien déi lescht metrologesch Kontroll, déi duerch de Verglach mat Aarbechtsstandarden oder Moossen ausgefouert gëtt. D'Kontinuitéit vun den Aarbechtsnormen a Kaliber ass am Sënn vum Artikel 5 vum Gesetz Nr. 505/1990 iwwer Metrologie, wéi geännert, geséchert.

Sensor TR141Ex
Standard Aarte vu Sensoren Ni 1000/5000, Ni 1000/6180, Ni 891, Pt 100/3850, Pt 500/3850, Pt 1000/3850, NTC 20 kΩ
- aner op Ufro
Moossberäich

Y - T2: - 40 ° C ≤ Ta ≤ 230 ° C PTFE (Teflon) Kabel
T3: - 30 ° C ≤ Ta ≤ 180 ° C SILICON Kabel
T5: - 20 ° C ≤ Ta ≤ 95 ° C PVC Kabel 205 ° C
T6: - PVC Kabel bei 20 ° C ≤ Ta ≤ 70 ° C
Recommandéiert / maximal DC Moossstroum

1 mA / 3 mA fir Sensore mat Pt 100 Sensor
0,5 mA / 1,5 mA fir Sensore mat Pt 500 Sensor
0,3 mA / 0,8 mA fir Sensore mat Pt 1000 Sensor
0,3 mA / 1 mA fir déi aner Sensoren
Recommandéiert / maximal DC Input vum Sensor 0,05 mW / 1 mW fir Sensoren mat 20 kΩ NTC Sensor
Genauegkeetsklass Ni Sensoren: cl. B, Δt = ± (0,4 + 0,007 | t |), fir t ≥ 0; Δt = ± (0,4 + 0,028 | t |), fir t ≤ 0 an ° C;
Pt Sensoren: cl. B dke EN 60751, Δt = ± (0,3 + 0,005 | t |) an ° C
NTC 20 kΩ: ± 1 ° C fir de Beräich 0 ° C bis 70 ° C
Sensor Verbindung 2 Dréit, 3 Dréit, 4 Dréit
Isoléierungsbeständegkeet min. 200 MΩ bei 500 V DC, 15 bis 35 ° C, maximal relativer Loftfiichtegkeet 80%
Dielektresch Kraaft 1 V DC fir 000 s, tëscht 1 a 15 ° C,
maximal relativer Loftfiichtegkeet 80% am Aklang mam Artikel 6.8.1 am Aklang mam Standard EN 60079-15, wéi geännert
Grad vum Schutz IP 67 fir PVC a SILICON Kabel no ČSN EN 60529
IP 65 fir PTFE (Teflon) Kabel no ČSN EN 60529
Aarte vu Stroumkabel an hir Temperaturbeständegkeet - 50 bis 200 ° C MCBE-AFEP, 2 x 0,34 a 4 x 0,15 mm 2 , SILIKON
- 40 bis 105 ° C FLRYWYW, 2 x 0,35 a 4 x 0,35 mm 2 , PVC bis 105 ° C
- 30-80 ° C LiYCY 0 x 0,34 mm 2 , PVC,
- 50 bis 260 ° C, PTFE
Kabel Gewiicht pro Kabellängt an Typ, min. 0,15 kg


ZOUSÄTZLECH DATA

D'TR141Ex Serie

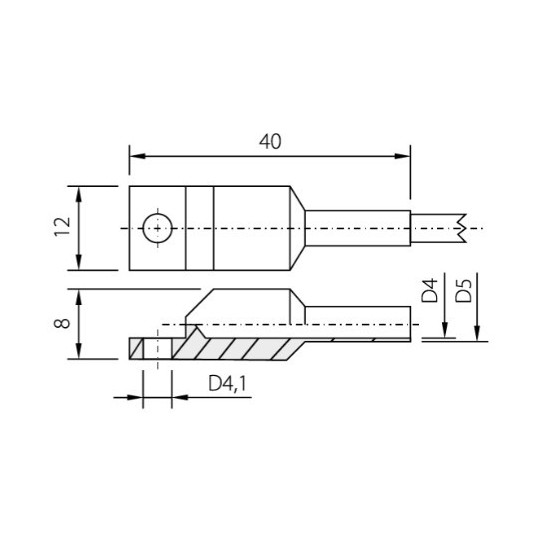

Basis Dimensioun vum Knuet 4 12 x 8 mm
Den banneschten Duerchmiesser vum Gehäuse bei der Kabeldichtpositioun 4,5 mm bis 6 mm
Fall Längt 40 bis 60 mm
Wunnengsmaart Edelstahl DIN 1.4301, DIN 1.4571, DIN 1.4404
Äntwert Zäit
(op enger glatterer Uewerfläch ouni Paste)

Edelstahl τ 0,5 ≤ 10 s
dural τ 0,5 ≤ 8 s
